금속판 슬리팅 라인의 작동 원리는 무엇입니까?

금속 가공 영역에서 금속판 절단 라인은 효율성과 정밀도의 초석입니다. 금속판 절단 라인의 전담 공급업체로서 저는 다양한 산업 분야에서 이러한 기계의 변혁적인 힘을 직접 목격했습니다. 이번 블로그 게시물에서는 금속판 슬리팅 라인의 작동 원리를 자세히 알아보고, 대형 금속 코일을 정확한 크기의 스트립으로 바꾸는 복잡한 공정을 조명하겠습니다.

금속판 슬리팅 라인의 기본

금속 시트 슬리팅 라인은 넓은 금속 코일을 지정된 폭의 더 좁은 스트립으로 절단하도록 설계된 정교한 장비입니다. 이 스트립은 자동차 제조부터 전기 제품 생산에 이르기까지 다양한 응용 분야에 사용됩니다. 일반적인 슬리팅 라인의 주요 구성 요소로는 언코일러, 레벨러, 슬리팅 섹션, 리코일러 및 제어 시스템이 있습니다. 각 구성 요소는 라인의 전체 작동에서 중요한 역할을 하며 최종 제품이 최고 수준의 품질과 정확성을 충족하도록 보장합니다.

금속 코일 풀기

이 공정은 대형 금속 코일을 고정하고 이를 슬리팅 라인에 공급하는 언코일러에서 시작됩니다. 언코일러에는 코일을 회전시켜 금속 스트립을 제어된 속도로 풀 수 있는 유압 또는 기계 시스템이 장착되어 있습니다. 이 속도는 공정의 후속 단계에 원활하고 지속적인 공급을 보장하기 위해 신중하게 조절됩니다.

금속 스트립 수평 맞추기

금속 스트립이 코일에서 풀리면 레벨러를 통과합니다. 레벨러는 스트립의 불규칙성이나 곡률을 제거하여 슬리팅 섹션에 들어가기 전에 스트립이 평평하고 직선인지 확인하도록 설계되었습니다. 이는 정밀한 절단과 고품질 완제품을 얻는 데 중요합니다. 레벨러는 일반적으로 스트립에 압력을 가하여 스트립이 통과할 때 점차적으로 평평하게 만드는 일련의 롤러로 구성됩니다.

금속 스트립 절단

슬리팅 라인의 핵심은 슬리팅 섹션으로, 넓은 금속 스트립을 원하는 너비의 더 좁은 스트립으로 절단합니다. 슬리팅 섹션은 고속으로 회전하는 원형 블레이드 세트로 구성되어 금속 스트립을 정밀하게 절단합니다. 블레이드의 수와 간격은 다양한 스트립 너비와 두께에 맞게 조정될 수 있습니다.

슬리팅 블레이드에는 전단 블레이드와 원형 나이프의 두 가지 주요 유형이 있습니다. 전단 칼날은 얇은 금속 스트립을 절단하는 데 사용되는 반면 원형 칼은 두꺼운 재료에 더 적합합니다. 블레이드 선택은 가공되는 금속의 유형과 두께뿐만 아니라 응용 분야의 특정 요구 사항에 따라 달라집니다.

슬리팅 공정 중에 금속 스트립은 일련의 롤러와 가이드에 의해 블레이드를 통해 안내되어 올바른 위치와 정렬을 유지합니다. 과열을 방지하고 깨끗하고 부드러운 절단을 보장하기 위해 절단 작업 속도를 세심하게 제어합니다.

슬릿 스트립 반동

금속 스트립을 더 좁은 스트립으로 절단한 후 리코일러에 공급합니다. 리코일러는 슬릿 스트립을 코일로 다시 감아 보관 또는 추가 처리 준비를 담당합니다. 리코일러에는 스트립이 단단하고 균일하게 감겨져 느슨하거나 고르지 않게 감기는 것을 방지하는 장력 제어 시스템이 장착되어 있습니다.

리코일러는 고객의 요구 사항에 따라 다양한 크기와 무게의 코일을 생산하도록 구성할 수 있습니다. 또한 자동 코일 언로딩, 스태킹 등 다양한 기능을 탑재해 효율성과 생산성을 향상시킬 수 있다.

제어 시스템 및 자동화

현대식 금속판 절단 라인에는 일반적으로 전체 공정을 모니터링하고 조절하는 정교한 제어 시스템이 장착되어 있습니다. 제어 시스템을 통해 작업자는 언코일러 속도, 레벨러 압력, 슬리팅 블레이드 간격, 리코일러 장력 등 다양한 매개변수를 설정하고 조정할 수 있습니다. 이를 통해 슬리팅 라인이 최적의 효율성으로 작동하고 일관되고 고품질의 결과를 생산할 수 있습니다.

제어 시스템 외에도 많은 슬리팅 라인에는 자동 블레이드 교체 및 코일 로딩/언로딩과 같은 자동화 기능도 장착되어 있습니다. 이러한 기능은 생산성을 향상시킬 뿐만 아니라 인적 오류의 위험을 줄이고 작업 안전성을 높입니다.

금속 시트 슬리팅 라인의 응용

금속 시트 슬리팅 라인은 자동차, 항공우주, 건설, 전기, 포장 등 다양한 산업 분야에서 사용됩니다. 자동차 산업에서 슬리팅 라인은 차체 패널, 엔진 부품, 전기 배선에 사용할 좁은 금속 스트립을 생산하는 데 사용됩니다. 항공우주 산업에서는 항공기 엔진 및 구조용 부품의 정밀 부품을 제조하는 데 슬리팅 라인이 사용됩니다.

건설 산업에서 슬리팅 라인은 지붕, 사이딩 및 기타 건축 자재용 금속 스트립을 생산하는 데 사용됩니다. 전기 산업에서 슬리팅 라인은 전기 케이블, 변압기 및 기타 전기 부품에 사용되는 구리 및 알루미늄 스트립을 제조하는 데 사용됩니다. 포장 산업에서 슬리팅 라인은 캔이나 용기와 같은 포장재에 사용할 좁은 금속 스트립을 생산하는 데 사용됩니다.

당사의 금속 시트 슬리팅 라인 제품

판금 슬릿팅 라인의 선두 공급업체로서 당사는 고객의 다양한 요구를 충족할 수 있는 다양한 제품을 제공합니다. 당사의 슬리팅 라인은 최신 기술과 재료를 사용하여 최고 수준의 품질과 신뢰성에 맞춰 설계 및 제조되었습니다.

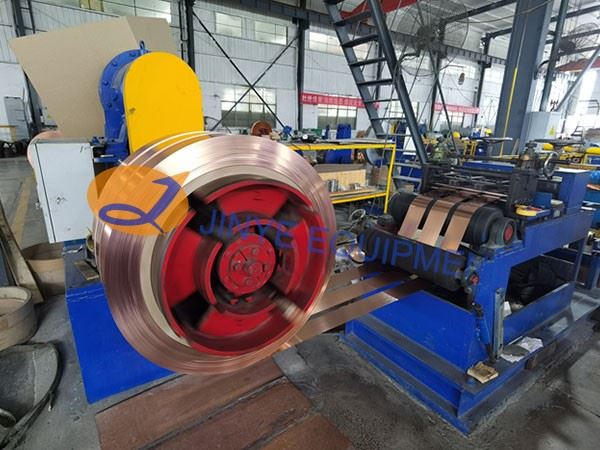

우리는 제공합니다구리 시트 슬리팅 라인구리 시트 및 코일 처리를 위해 특별히 설계된 것입니다. 이 라인에는 고정밀 블레이드와 고급 제어 시스템이 장착되어 있어 구리 스트립을 최고의 정확성과 품질로 절단할 수 있습니다.

우리의알루미늄 코일 슬리팅 머신다양한 크기와 두께의 알루미늄 코일을 처리하도록 설계되었습니다. 이 기계에는 최첨단 레벨링 및 슬리팅 시스템이 장착되어 있어 알루미늄 스트립이 평평하고 직선이며 정밀하게 절단됩니다.

우리는 또한 제공합니다고속 슬리팅 라인품질 저하 없이 금속 스트립을 고속으로 가공할 수 있는 제품입니다. 이 라인은 효율성과 생산성이 가장 중요한 대량 생산 환경에 이상적입니다.

슬리팅 라인에 대한 요구 사항이 있으면 문의하세요

귀하가 금속판 슬리팅 라인 시장에 계시다면, 우리는 귀하의 의견을 듣고 싶습니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 맞는 올바른 슬리팅 라인을 선택하는 데 도움을 드리고 전체 프로세스에 걸쳐 포괄적인 지원과 서비스를 제공할 수 있습니다.

작고 저렴한 슬리팅 라인을 찾는 중소기업이든, 고용량 완전 자동화 시스템이 필요한 대기업이든, 당사는 귀하를 위한 솔루션을 보유하고 있습니다. 당사 제품 및 서비스에 대해 자세히 알아보고 당사 전문가와의 상담 일정을 예약하려면 지금 당사에 문의하십시오.

참고자료

• George E. Dieter의 "금속 성형 핸드북: 판금 성형 공정 및 다이 설계에 대한 실용 가이드"
• S. Kalpakjian 및 SR Schmid의 "제조 엔지니어링 및 기술"
• John A. Schey의 "현대 금속 가공 공정"
